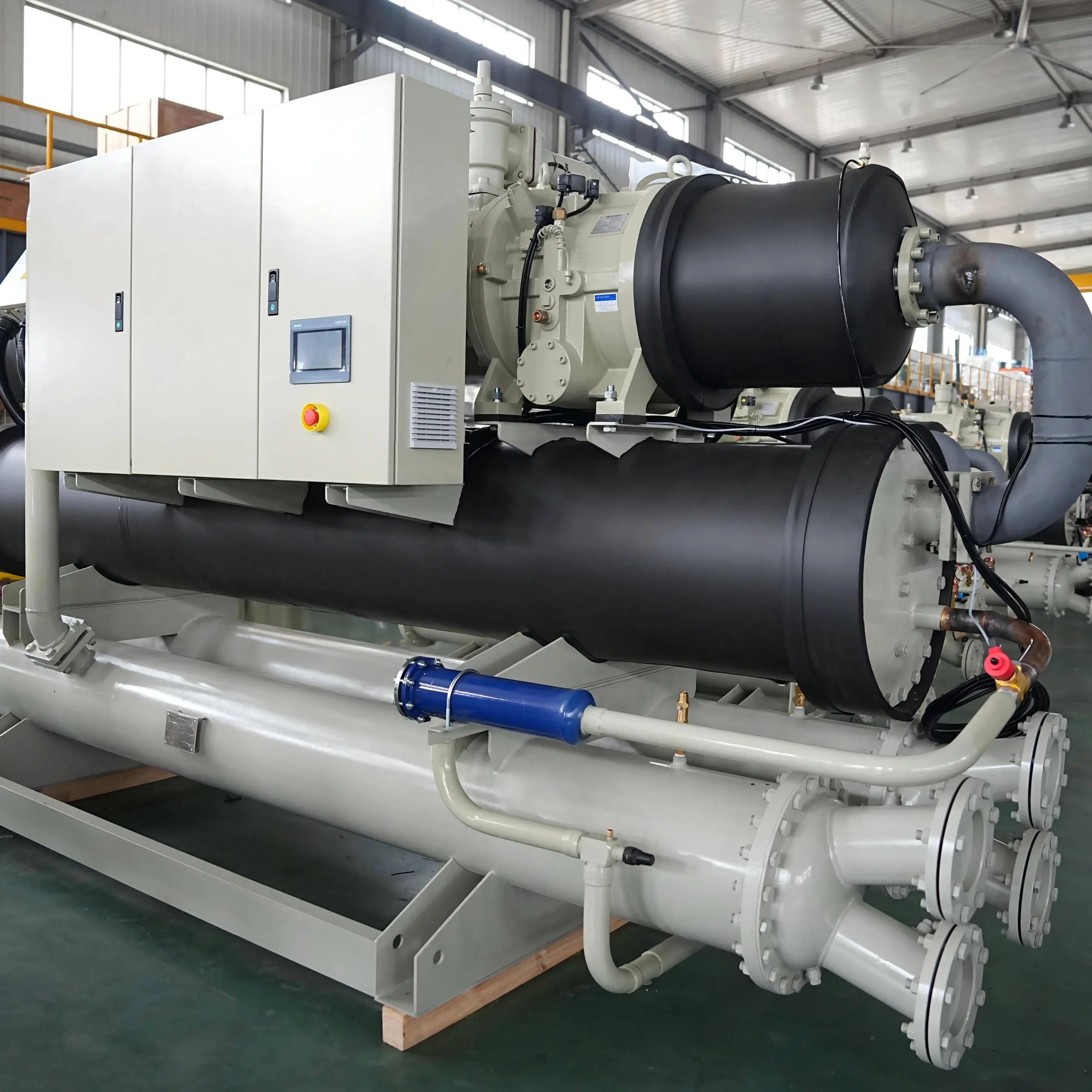

Twin screw compressor brand is employed,with high effciency, low noise level,less wearing and long operation time.
Four stage volume control or 0%-100%automatic regula.

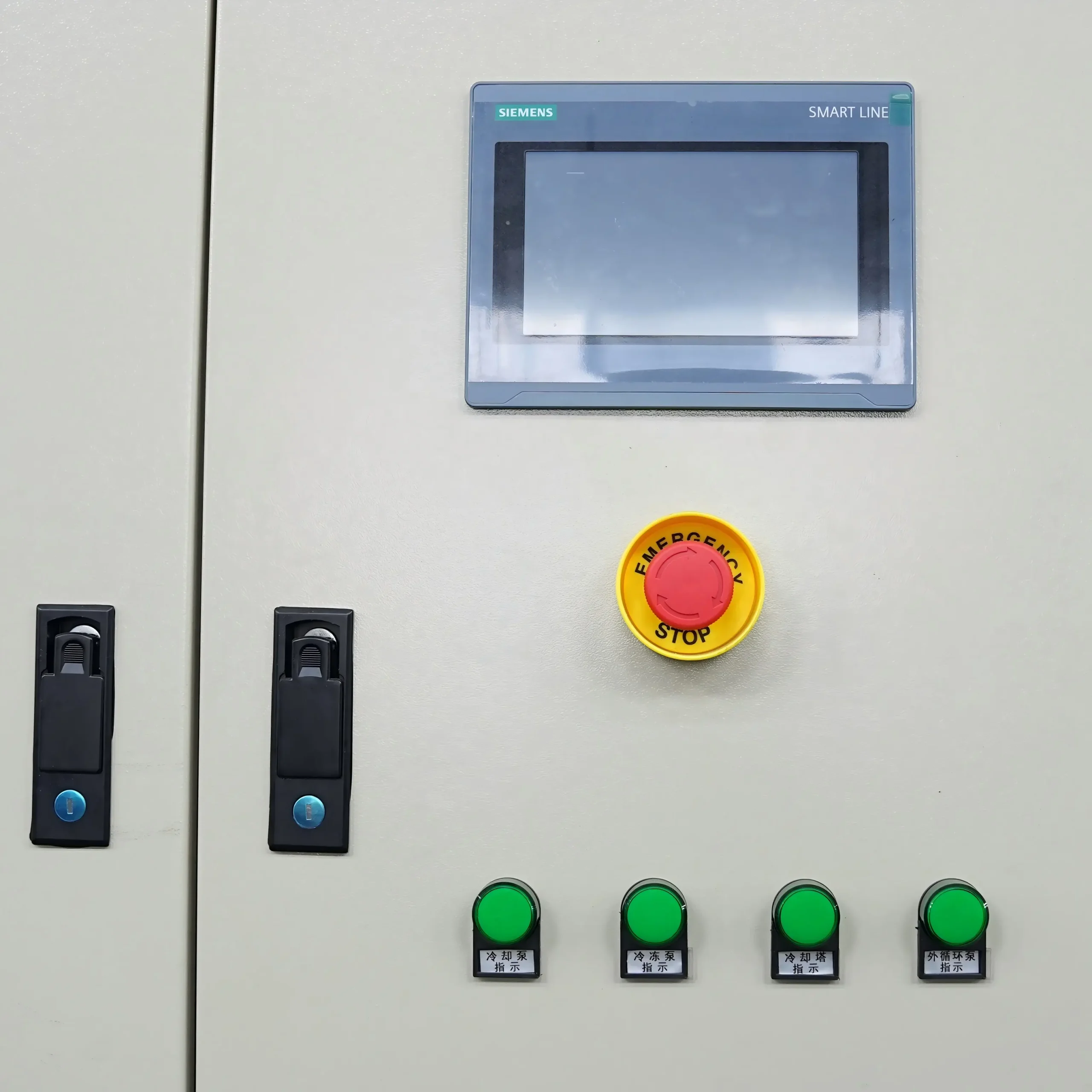

Use PLC microcomputer control from Germany SIEMENS. With LCD touch screen,both English and Chinses human-machina intertace.
Complete breakdown protection:high and low pressure protection,air discharge protection,oil level protection,water flow protection,reverse and lack phase protection,chilled water anti-freezing protection,cooling water overtop protection.
Wider range of variable chilled water temperature to meet the low temperature industrial requirements.

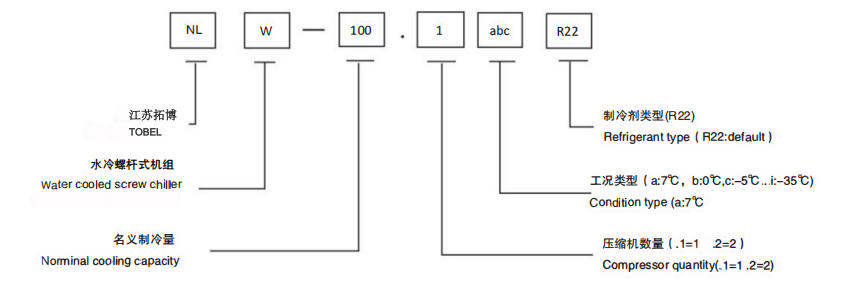

| 机 型Type | WSCW- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100.1 | 135.1 | 180.1 | 195.1 | 235.1 | 260.1 | 305.1 | 320.1 | 350.1 | 385.1 | 420.1 | 500.1 | ||||||||||||||||||||||||||||||||||||||||||||
| 名义制冷量Nominal cooling capacity | kW | 100 | 135 | 180 | 195 | 235 | 260 | 305 | 320 | 350 | 385 | 420 | 500 | ||||||||||||||||||||||||||||||||||||||||||
| 10⁴kcal/h | 8.6 | 11.6 | 15.5 | 16.8 | 20.3 | 22.4 | 26.3 | 27.6 | 30.2 | 33.2 | 36 | 43 | |||||||||||||||||||||||||||||||||||||||||||
| 运行控制方式Run control | PLC可编程控制器全自动控制PLC programmable controller for fully automatic control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电源Power supply | 380V/3N~/50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 压缩机 Compressor |
型式Type | 5-6非对称半封闭双螺杆压缩机5-6 Asymmetrical semi-closed double-screw compressor | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数量Quantity | 1台1 Unit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 启动类型Startup type | Y-△启动Y-△Firing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 能量调节Energy regulation | 0-33-66-100% | 0-25%-50%-75%-100% | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输入功率Input power | kW | 22.6 | 29.8 | 37.3 | 41 | 49.9 | 54.3 | 61.1 | 64.3 | 70.8 | 78 | 84.1 | 99.7 | ||||||||||||||||||||||||||||||||||||||||||
| 额定电流Rated current | A | 39.3 | 51.9 | 64.9 | 71.3 | 86.8 | 94.5 | 106.3 | 111.9 | 123.2 | 135.7 | 146.3 | 173.5 | ||||||||||||||||||||||||||||||||||||||||||
| 蒸发器 Evaporator |
型式Type | 高效壳管干式换热器High-efficiency shell-tube trunk heat exchanger | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 水量Flow | m³/h | 17.2 | 23.2 | 31 | 33.6 | 40.6 | 44.8 | 52.6 | 55.2 | 60.4 | 66.4 | 72 | 86 | ||||||||||||||||||||||||||||||||||||||||||
| 配管管径Pipe diameter | DN65 | DNB0 | DN100 | DN125 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 水压降Water pressure drop | kPa | 48 | 48 | 50 | 50 | 50 | 52 | 54 | 55 | 55 | 58 | 60 | 62 | ||||||||||||||||||||||||||||||||||||||||||
| 冷凝器 Condenser |
型式Type | 高 效 壳 管 式 换 热 器 High efficiency shell tube heat exchanger | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 水量Flow | m³/h | 21.5 | 29 | 38.7 | 41.9 | 50.5 | 55.9 | 65.6 | 68.8 | 75.3 | 82.8 | 90.3 | 107.5 | ||||||||||||||||||||||||||||||||||||||||||
| 配管管径Pipe diameter | DN65 | DNB0 | DN100 | DN125 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 水压降Water pressure drop | kPa | 46 | 46 | 47 | 47 | 48 | 49 | 51 | 53 | 53 | 56 | 56 | 60 | ||||||||||||||||||||||||||||||||||||||||||
| 制冷剂 Refrigerant |
类型Type | R22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 充注量Refrigerant volume | kg | 20 | 25 | 30 | 40 | 45 | 49 | 52.2 | 60 | 65 | 75 | 80 | 85 | ||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 Overalldimensions |
长Length | mm | 2304 | 2434 | 2349 | 2599 | 2652 | 2652 | 2767 | 2751 | 3069 | 3069 | 3311 | 3104 | |||||||||||||||||||||||||||||||||||||||||
| 宽Width | mm | 700 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | ||||||||||||||||||||||||||||||||||||||||||
| 高Height | mm | 1512 | 1512 | 1637 | 1637 | 1717 | 1717 | 1850 | 1852 | 1889 | 1889 | 1939 | 1998 | ||||||||||||||||||||||||||||||||||||||||||
| 机组略重Machine weight | kg | 850 | 1050 | 1270 | 1340 | 1640 | 1680 | 1720 | 1750 | 2080 | 2300 | 2570 | 2850 | ||||||||||||||||||||||||||||||||||||||||||
| 运行略重Operating weight | kg | 900 | 1150 | 1420 | 1540 | 1890 | 1940 | 1990 | 2050 | 2330 | 2550 | 3950 | 3000 | ||||||||||||||||||||||||||||||||||||||||||
NOTE
1.Cooling capacity rated at oil 35°C / ambient 35°C. Performance degrades with higher ambient temperature or lower oil temperature.
2.Installation requires min. 300cm clearance around unit for air intake/exhaust.
3.Non-standard/custom options available upon request. Contact us for details.
4.Specifications subject to change without notice for product improvement.
Drawings are for reference only; actual specifications will be provided based on the specific order.
